HSG工程液压缸
产品详细
浙江汉达专业设计制造各种工程液压缸，经营品牌【汉力达】。高精度数控珩磨机、自动电焊机、立式卧式加工中心、龙门加工中心、数控车床等加工设备齐全，产品质量稳定，售后有保证。
HSG系列工程液压缸为双作用单活塞杆液压缸；安装方式多采用耳环型，按缸盖与缸体连接方式不同有外螺纹连接、内卡键连接及法兰连接三种。工程液压缸主要用于工程机械、重型机械、起重机械及矿山机械等液压系统中。
前后耳环安装方式特点：
尾部单耳环安装适合于活塞杆端工作过程中沿同一运动平面呈曲线运动时，活塞杆将沿一个实际运动平面两侧不超过3°的路径工况或结构设计需要的单耳环安装工况；此时可以采用尾部和杆端球面轴承安装，但应注意球面轴承安装允许承受的压力载荷。

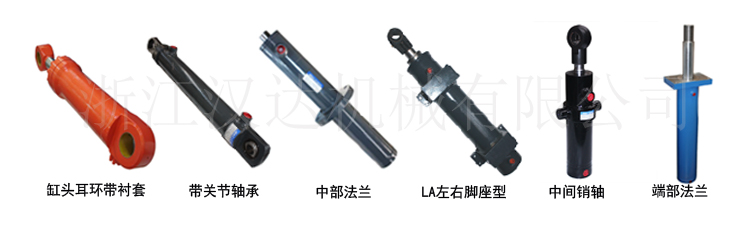

前后耳环样式可选：
产品细节：
多种安装方式
适用范围：

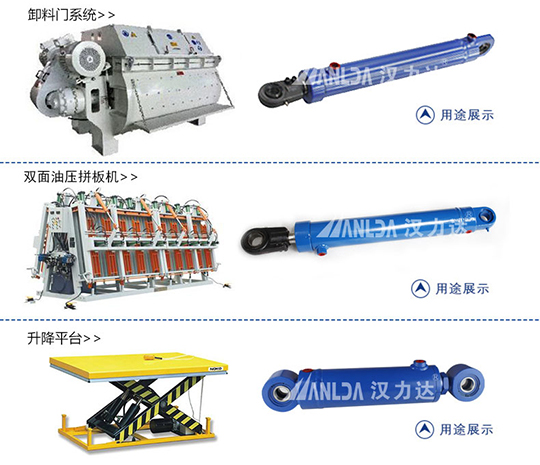

多数用于工程机械、重型机械、起重机械及矿山机械等液压系统中的液压缸，但并不仅限于上述方面。压力等级16Mpa。
当油缸受力比较大（比如20吨），行程比较长（比如2米），拉杆式油缸因为螺丝杆受力局限不适合使用，可选用工程油缸来代替。
因工程油缸的压力较大以及制造工艺的原因，材料成本以及加工成本都较拉杆式油缸高。
技术参数

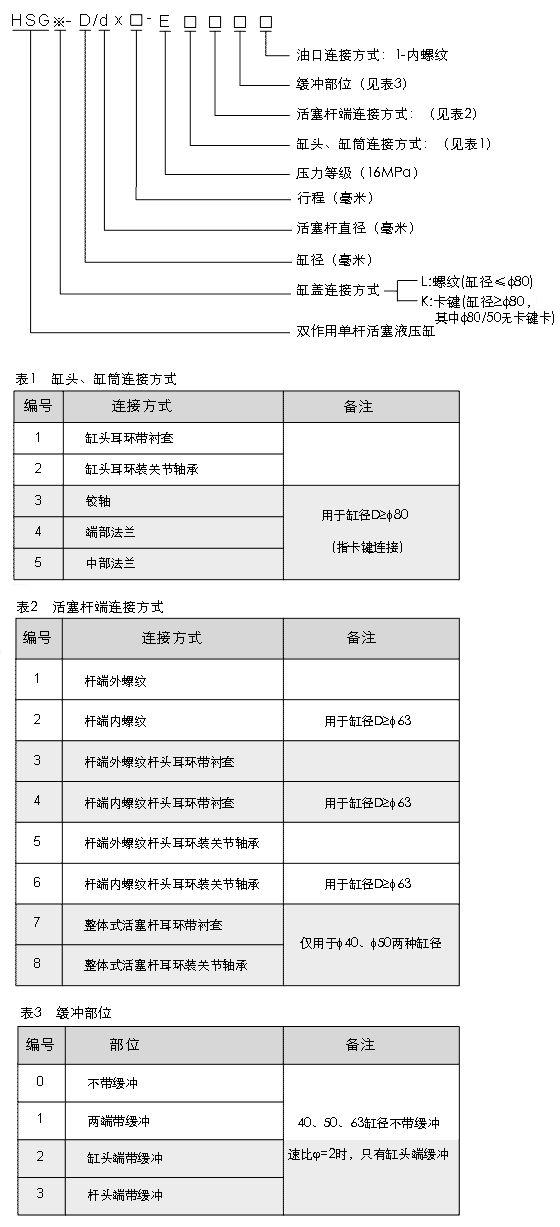

您可以根据以下型号表示法来选取所需要的产品。型号示例：HSG-l-50/40*100-2501
HSG系列工程液压缸基本参数，包括缸径、杆径、最大行程。
1，速比为活塞腔有效面积与活塞杆腔有效面积之比。
2，最大行程原则上是：速比=1.33时，S=8D；速比=1.45时，S=10D；速比=2时，S=12D
外形尺寸
详细的外形尺寸图表，请下载2009样本查看。
适用范围
多数用于工程机械、重型机械、起重机械及矿山机械等液压系统中的液压缸，但并不仅限于上述方面。压力等级16Mpa。
当油缸受力比较大（比如20吨），行程比较长（比如2米），拉杆式油缸因为螺丝杆受力局限不适合使用，可选用工程油缸来代替。
因工程油缸的压力较大以及制造工艺的原因，材料成本以及加工成本都较拉杆式油缸高。
